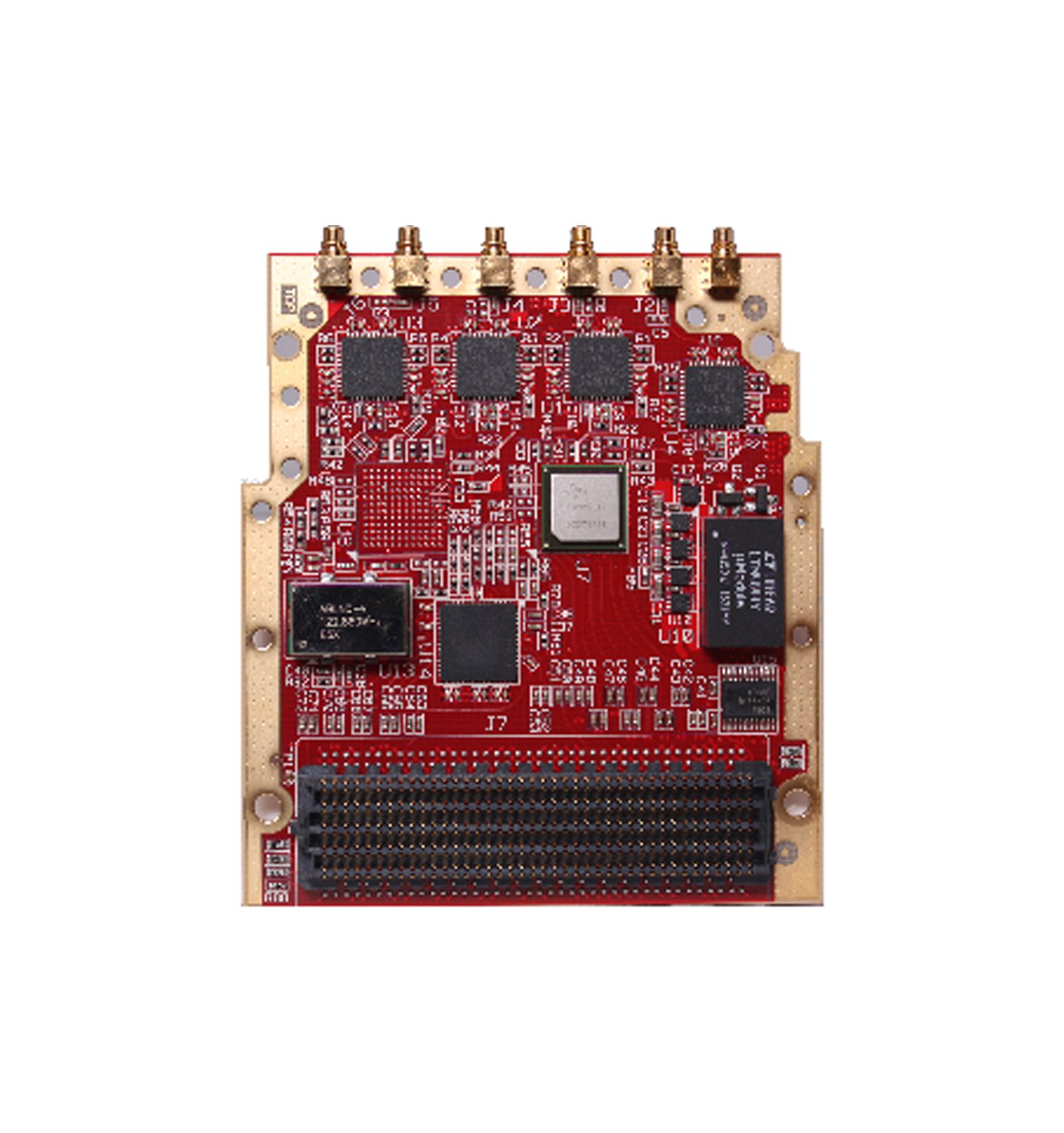

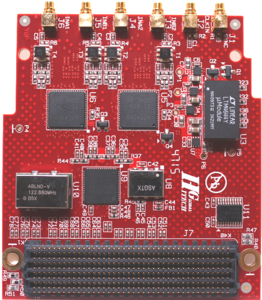

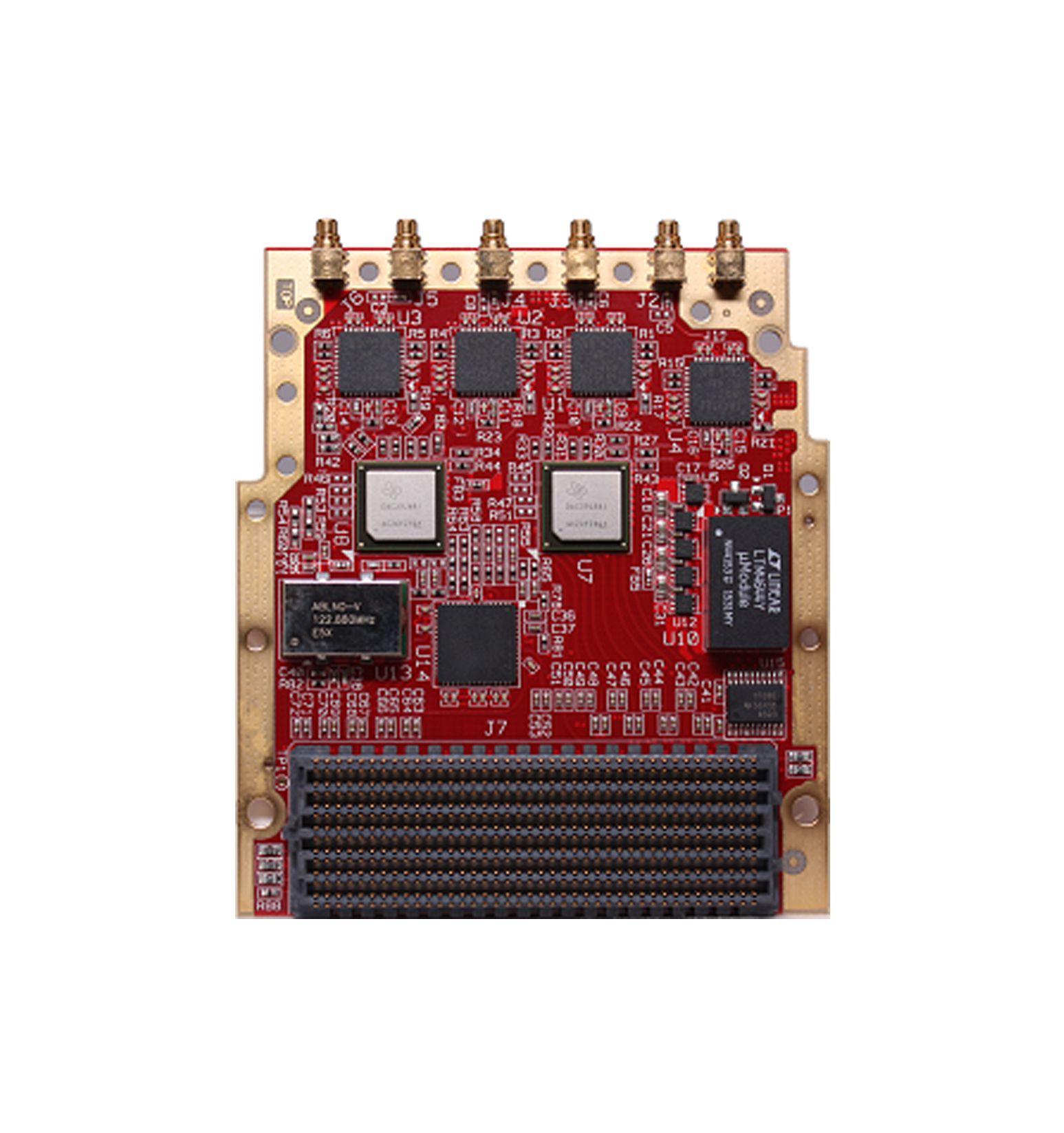

HTG-FMC-ADS54-4/DAC39-IQ2/DAC39-IQ4

16-bit ADC/DAC FMC 模块

特点

✦ ADS54J60特点：

✦ 16位分辨率，双通道，1GSPS ADC

✦ 频谱性能（fIN = 350 MHz，-1 dBFS）

✦ 信噪比：70 dBFS

✦ JESD204B与子类1支持的接口：

每个ADC的2个通道，速率为10.0 Gbps

每个ADC 4个通道，速率为5.0 Gbps

支持多芯片同步

✦ 功耗：1 GSPS时1.35 W / ch

✦ DAC39J84特点：

✦ 分辨率：16位

✦ 最大采样率：2.8GSPS

✦ 最大输入数据速率：1.25GSPS

✦ JESD204B接口

✦ 8 JESD204B串行输入通道

✦ 每通道12.5 Gbps最大比特率

✦ 功耗：1.8G，2.8GSPS

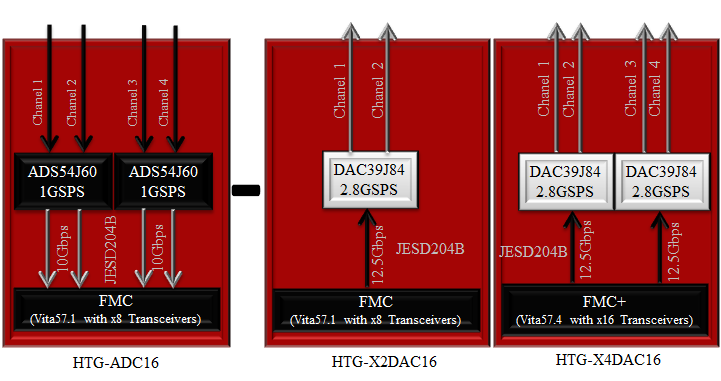

框图

这些模块使用具有JESD204B支持的Texas Instruments ADS54J60 ADC和DAC39J84 DAC器件。

ADS54J60是一款低功耗，宽带宽，16位，1.0 GSPS，双通道，模数转换器（ADC）。该器件专为高信噪比（SNR）而设计，可提供-159 dBFS / Hz的本底噪声，适用于在宽瞬时带宽内实现最高动态范围的应用。该器件支持JESD204B串行接口，数据速率高达10.0 Gbps，每个ADC支持两个或四个通道。缓冲模拟输入在宽频率范围内提供均匀的输入阻抗，同时最小化采样保持毛刺能量。每个ADC通道可选择连接到宽带数字下变频器（DDC）模块。 ADS54J60在大输入频率范围内提供出色的无杂散动态范围（SFDR），功耗极低。

JESD204B接口减少了接口线的数量，从而实现了高系统集成密度。内部锁相环（PLL）将ADC采样时钟相乘，以获得用于串行化每个通道的16位数据的位时钟。

特征：

✦ 16位分辨率，双通道，1-GSPS ADC

✦ 噪声基底：-159 dBFS / Hz

✦ 频谱性能（fIN = 170 MHz，-1 dBFS）：

✦ 信噪比：70 dBFS

✦ NSD：-157 dBFS / Hz

✦ SFDR：86 dBc

✦ SFDR：96 dBc（HD2，HD3和交错音除外）

✦ 频谱性能（fIN = 350 MHz，-1 dBFS）：

✦ 信噪比：67.5 dBFS

✦ lNSD：-154.5 dBFS / Hz

✦ SFDR：75 dBc

✦ SFDR：85 dBc（HD2，HD3和交错音除外）

✦ 通道隔离：fIN = 170 MHz时为100 dBc

✦ 输入满量程：1.9 VPP

✦ 输入带宽（3 dB）：700 MHz

✦ 片上抖动

✦ 集成宽带DDC模块

✦ JESD204B与子类1支持的接口：

✦ 每个ADC的2个通道，速率为10.0 Gbps

✦ 每个ADC 4个通道，速率为5.0 Gbps

✦ 支持多芯片同步

✦ 功耗：1 GSPS时1.35 W / ch

DAC39J84是一款低功耗，16位，四通道，2.8 GSPS数模转换器（DAC），带有JESD204B接口。数字数据通过1,2,4或8个可配置串行JESD204B通道输入到器件，运行至12.5 Gbps，片内匹配和可编程均衡。该接口允许JESD204B基于子类1 SYSREF的确定性延迟和多个设备的完全同步。

该器件具有简化复杂传输架构设计的功能。完全可旁路的2x至16x数字插值滤波器，具有超过90 dB的阻带衰减，简化了数据接口和重建滤波器。片上48位数字控制振荡器（NCO）和独立的复合混频器可实现灵活，准确的载波放置。

高性能低抖动PLL简化了器件的时钟，而不会对动态范围产生重大影响。数字正交调制器校正（QMC）和群延迟校正（QDC）可在直接上变频应用中实现通道间增益，偏移，相位和群延迟的完整IQ补偿。可检测功率放大器（PA）保护机制可用于在检测到输入数据的异常电源行为时提供PA保护。

特征：

✦ 分辨率：16位

✦ 最大采样率：2.8GSPS

✦ 最大输入数据速率：1.25GSPS

✦ JESD204B接口

✦ 8 JESD204B串行输入通道

✦ 每通道12.5 Gbps最大比特率

✦ 子类1多DAC同步

✦ 片上极低抖动PLL

✦ 可选1x-16x插值

✦ 具有48位NCO /或±n×Fs / 8的独立复合混频器

✦ 宽带数字正交调制器校正

✦ Sinx / x校正滤波器

✦ 分数样本组延迟校正

✦ 多频段模式：独立复数信号的数字求和

✦ 3/4线串行控制总线（SPI）

✦ 集成温度传感器

✦ JTAG边界扫描

✦ 引脚兼容四通道DAC37J84 / DAC38J84系列

✦ 功耗：1.8G，2.8GSPS
