FACE-VPX690T
VPX数据采集板
特点
✦ 3颗 V7690T-2(F1F2F3) + 1颗 ZYNQ7020处理器；
✦ 板载 12GB DDRIII缓存（F1、F2、F3各 2组*2GB）、2组*18MB QDRII；
✦ 采用标准 FMC-HPC接口，能够适配各种应用（相机、光纤、AD/DA等）；
✦ 板载 stm32实时温度监控、电源管理；
✦ PCI-E Gen3 8x接口；
✦ 支持外触发、同步、复位；
✦ F1F2F3片间 8xGTH（6.4GB/s）+18x LVDS互连；
✦ 扩展灵活：板间 16X GTH+24x LVDS+ 24x CMOS互连；
✦ 通过背板对接 12x mSATAIII SSD，存储吞吐率 4.8GB/s；
概述
PX总线是VME技术的自然进化，它采用高速串行总线替代并行总线是其的最主要变化。VPX采用RapidIO和Advanced
Switching
Interconnect等现代的工业标准的串行交换结构，来支持更高的背板带宽。我司完全根据客户的需求提供系统软硬件开发，背板设计，系统机箱以及散热设计。

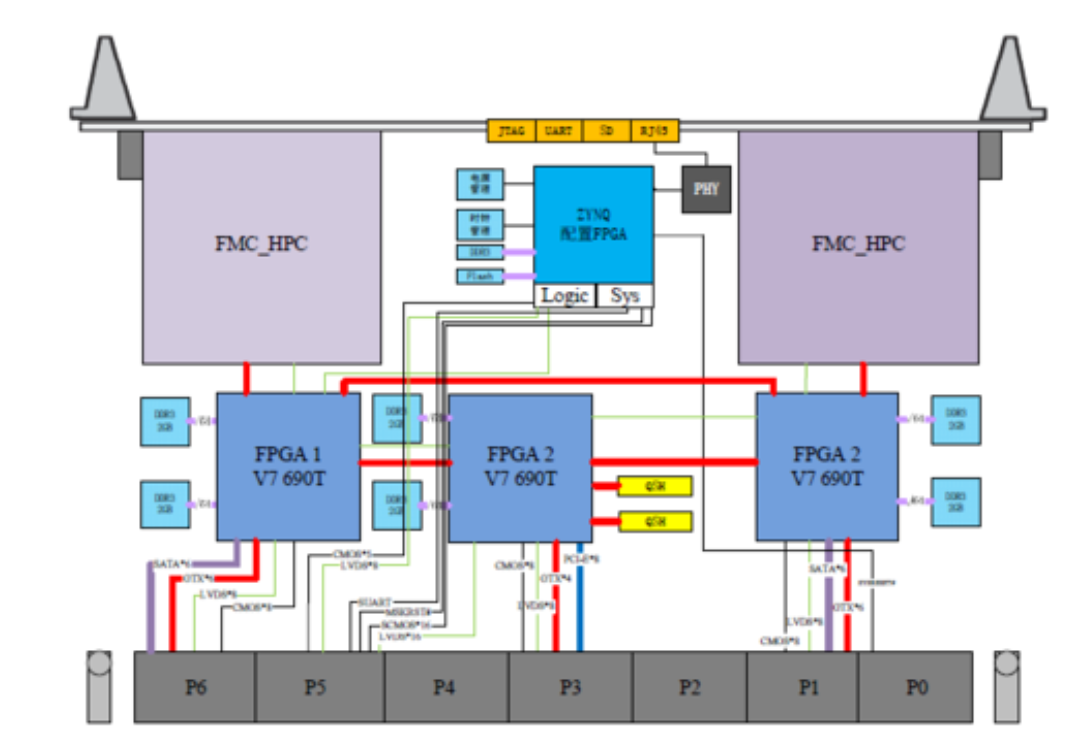

框图
主要应用领域
FACE-VPX690T平台
✦ 软件无线电与认知无线电领域；
✦ 高速采集/存储/处理/回放领域（如雷达、环境检测等大数据采集）；
✦ 高速视觉图像测量领域

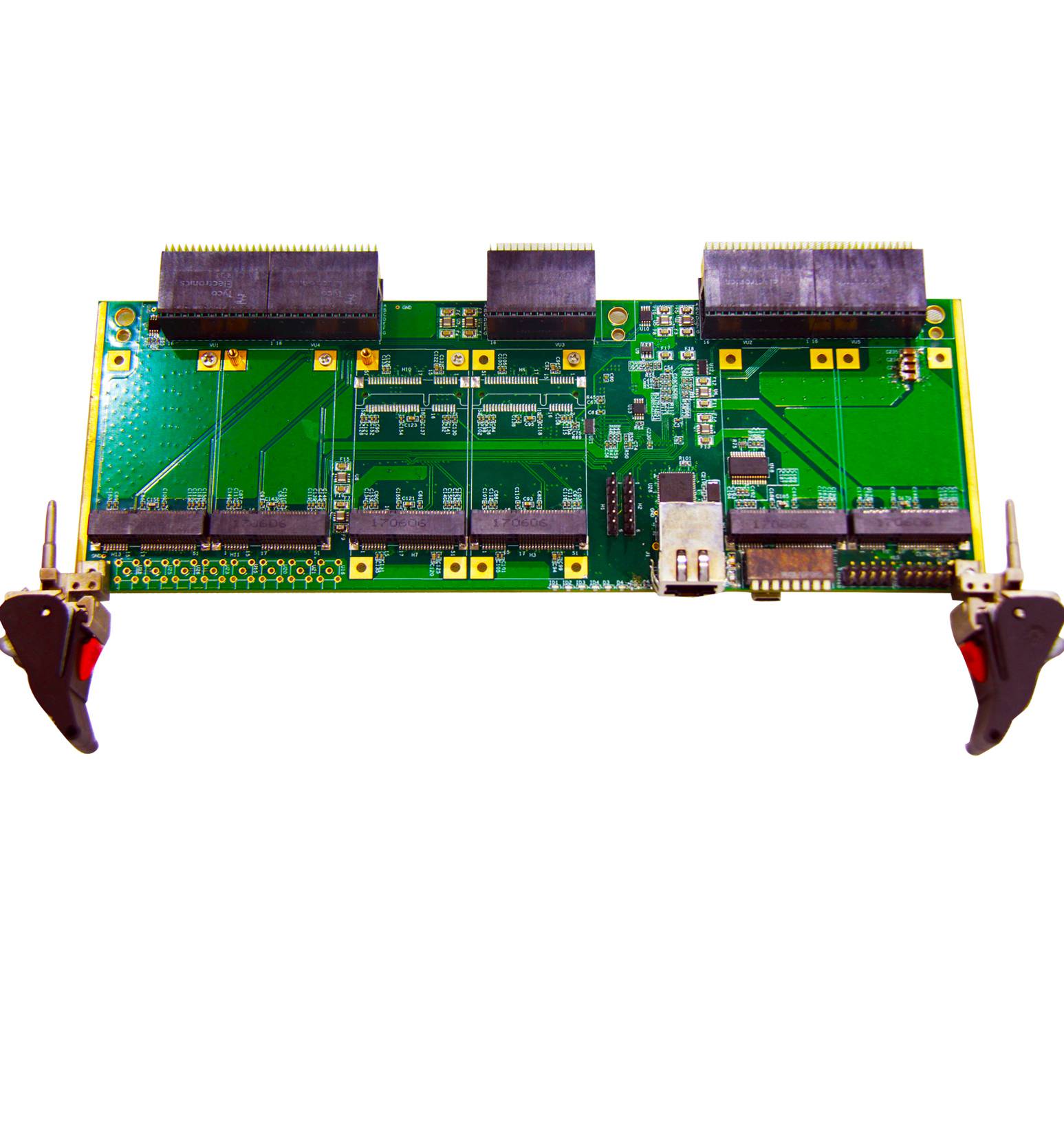

数据存储
✦ 存储容量 6TB、12TB可选；
✦ 标准 SATAIII协议接口；
✦ 支持 4x+8x、3组 4x控制方式；
✦ 吞吐率 4.8GB/s；
✦ 板载 stm32温度架空、电源管理、状态管理

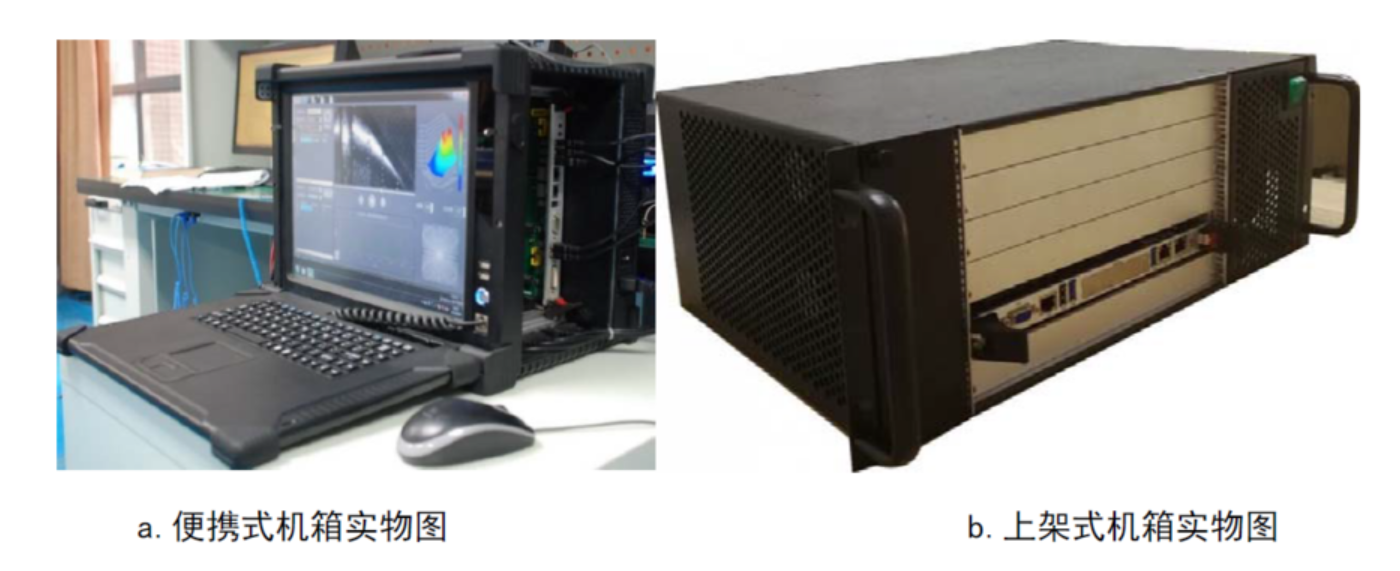

机箱（便携式、上架式）及背板
✦ 支持 VPX 标准机箱，配套已有背板支持 1 套单板计算机卡 + 4 套负载卡（高速采集处理卡、高速存储卡），可根据应用需求定制。

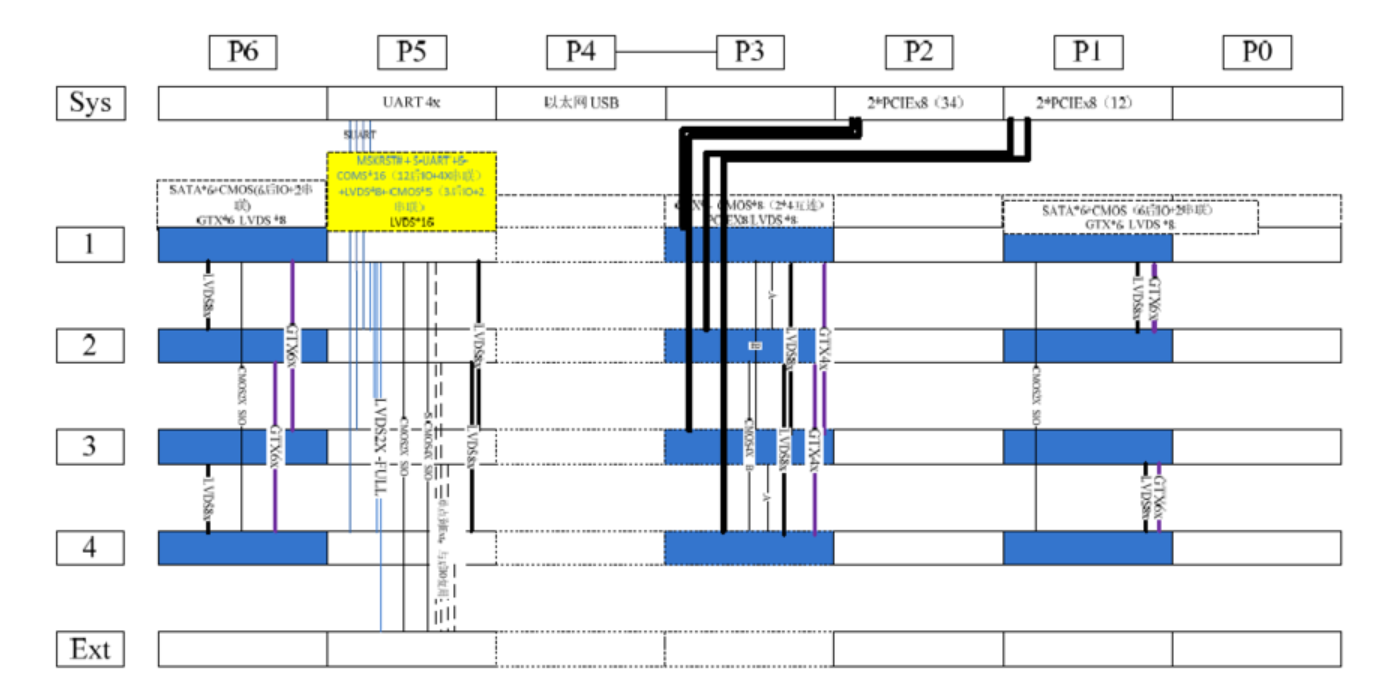

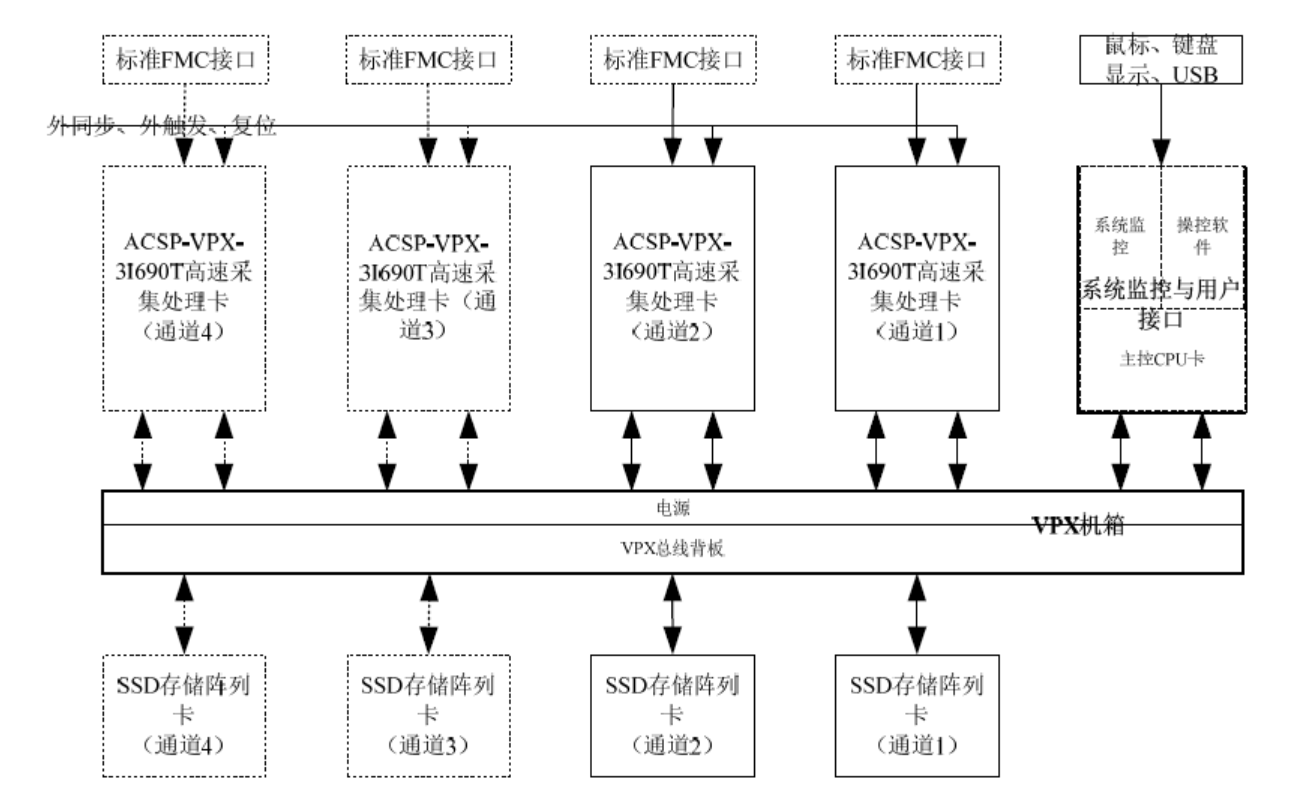

拓扑结构图
实物图
冷却
✦ 标准：主动散热
功率
✦ 板载大功率电源 up to 100W
板卡外形
✦ VPX 6U标准板型
