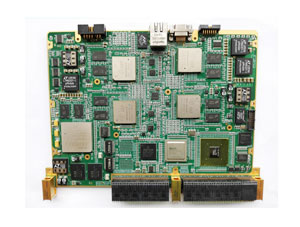

Ø  板载4片TMS320C6678处理器，主频1GHz

l  每片512M Nor FLASH，实现加载和数据存储功能；

l  每片4GByte DDR3L存储器，读写速率1333MT/S；

l  每片1路4xSRIO与SRIO交换芯片连接，支持5Gpbs；

l  每片1路1xPCIe与PCIe交换芯片连接，支持5Gpbs；

l  每片1路SGMII与网络芯片连接；

l  每片9个GPIO与S6 FPGA相连；

l  其中2片的16位EMIF总线与K7 FPGA连接；

l  其中2组之间4xHyperLink互连。

Ø  板载1片XC7K325T  FPGA

l  2组2GByte DDR3L存储器；

l  1组288Mbit QDRII+ SRAM；

l  4路4xSRIO与交换芯片互连，支持5Gpbs；

l  7个GPIO与TMS320C6678通信。

Ø  板载1片SRIO交换芯片CPS1848

l  实现板内SRIO的全互连；

l  4路4xSRIO连接到P1，支持5Gpbs。

Ø  板载1片PCIe交换芯片89H32NT24

l  实现板内PCIe的全互连；

l  2路8xPCIe连接到P2，支持5Gbps。

Ø  板载1片BCM5396网络交换芯片

l  实现板内网络全互连；

l  2路1000 BASE-X连接到P4；

l  2路1000 BASE-T连接到P4。

Ø  板载1片Spartan-6 FPGA

l  系统上电管理；

l  板内电源电压和温度实时监控、上报。

l  16个GPIO与K7 FPGA通信。

Ø  系统单电源12V供电。
