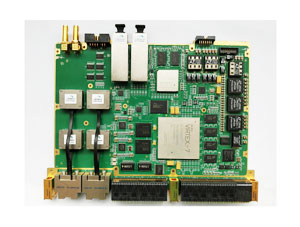

Ø  板载1片TMS320C6678处理器，主频1GHz

l  外挂512M Nor FLASH，实现加载和数据存储功能；

l  外挂4GByte DDR3L存储器，读写速率1333MT/S；

l  1路4xSRIO与V7 FPGA互连，支持5Gpbs；

l  16位EMIF总线与V7 FPGA连接；

l  1路1000 BASE-T和1路1000 BASE-X网络连接到P4。

Ø  板载1片XC7VX690T  FPGA，

l  2组4GByte DDR3L SDRAM；

l  1组288Mbit QDRII+ SRAM；

l  4路4xGTH连接到P1，支持10Gbps；

l  1路1000 BASE-T和1路1000 BASE-X网络连接到P4。

l  48路GTH 光信号连接到P5、P6，支持10Gbps；

l  12路GTH 光信号连接到前面板，支持10Gbps。

Ø  板载1片Spartan-6 FPGA

l  系统上电管理；

l  板内电源电压和温度实时监控、上报；

l  16个GPIO与TMS320C6678通信；

l  14个GPIO与V7 FPGA通信。

Ø  系统单电源12V供电。
