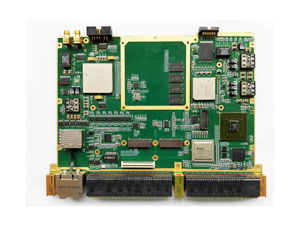

Ø  板载1片TMS320C6678处理器，主频1GHz

l  外挂512M Nor FLASH，实现加载和数据存储功能；

l  外挂4GByte DDR3L存储器，读写速率1333MT/S；

l  1路4xSRIO与交换芯片连接，支持5Gpbs；

l  1路2xPCIe与交换芯片连接，支持5Gpbs；

l  16位EMIF总线与K7 FPGA连接；

l  1路1000 BASE-T网络连接到P4；

l  1路1000 BASE-X网络连接到P4。

Ø  板载1片XC7K325T FPGA

l  1路4xGTX连接到XMC子卡；

l  38路LVTTL离散信号连接到XMC子卡；

l  外部定时信号（LVDS）输入；

l  4个GPIO（3出/1入）信号连接到P4，用于系统测试。

l  2个LvTTL测试IO经过驱动输出到前面板SMA；

l  32路RS-422（或MLVDS）、4路LVDS离散信号连接到P5；

l  1路4xPCIe与交换芯片连接，支持5Gbps；

l  1路4xSRIO与交换芯片连接，支持5Gpbs；

l  4路GTX 光信号连接到P6，支持6.25Gbps。

Ø  板载1块XMC子卡实现功能扩展

l  32路差分信号连接到P3，电平自定义；

l  20路差分信号连接到P4，电平自定义；

l  前面板接口由用户自定义。

Ø  板载1片CPS1848 SRIO交换芯片

l  实现板内SRIO的全互连；

l  4路4xSRIO连接到P1，支持5Gbps。

Ø  板载1片89H32NT24 PCIe交换芯片

l  实现板内PCIe的全互连；

l  2路8xPCIe连接到P2，支持5Gbps。

Ø  板载1片Spartan-6 FPGA

l  系统上电管理；

l  板内电源电压和温度（DSP，SRIO交换，PCIe交换）实时监控、上报；

l  16个GPIO与TMS320C6678通信；

l  12个GPIO与K7 FPGA通信；

l  外部定时信号（P4，LVDS）输入和转发给K7 FPGA。

Ø  系统单电源12V供电。
